| 圖紙屬性 | |||
| 編號： DC1402 | 層數： 三層 | 結構形式： 框架結構 | 主體造價： 70-90萬 |
| 開間： 18.4米 | 進深： 15.2米 | 占地面積： 231.10平方米 | 建筑面積： 636.13平方米 |
| 圖紙內容 | ||||
| 建 筑 圖： | 包含建筑總說明、平面圖、立面圖、剖面圖、樓梯大樣圖、門窗尺寸、節點大樣等 | |||
| 結 構 圖： | 包含基礎平面施工圖、各層梁、柱、樓板配筋及大樣圖等 | |||
| 給排水圖： | 包含各層給排水平面圖、給排水系統圖及大樣圖等 | |||
| 電 氣 圖： | 包含配電系統圖、各層照明平面圖、插座平面圖、弱電平面圖、防雷以及接地平面圖等 | |||
| 設計功能 | ||||

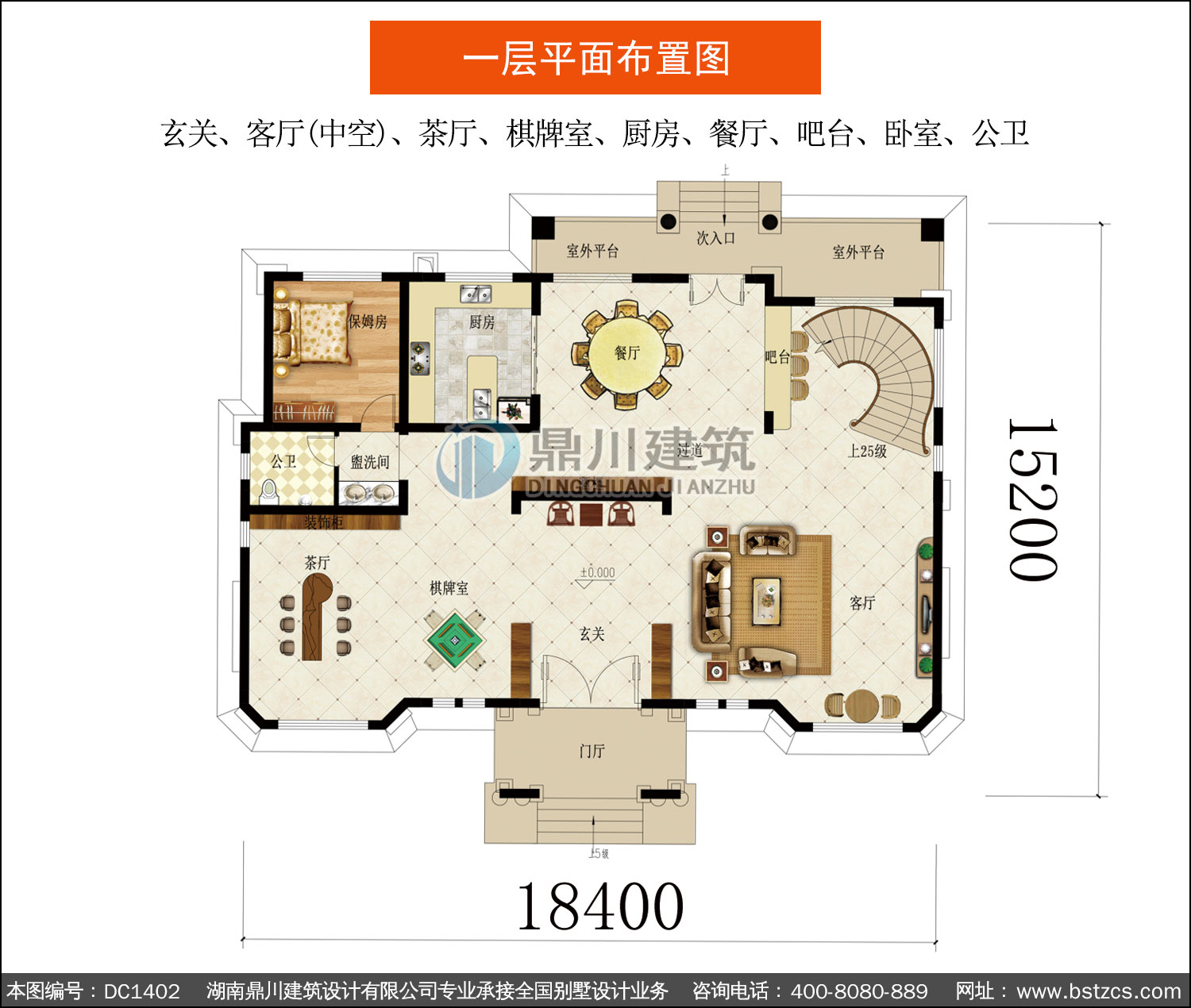

| 一 層： | 玄關、客廳(中空)、茶廳、棋牌室、廚房、餐廳、吧臺、臥室、公衛 | |||

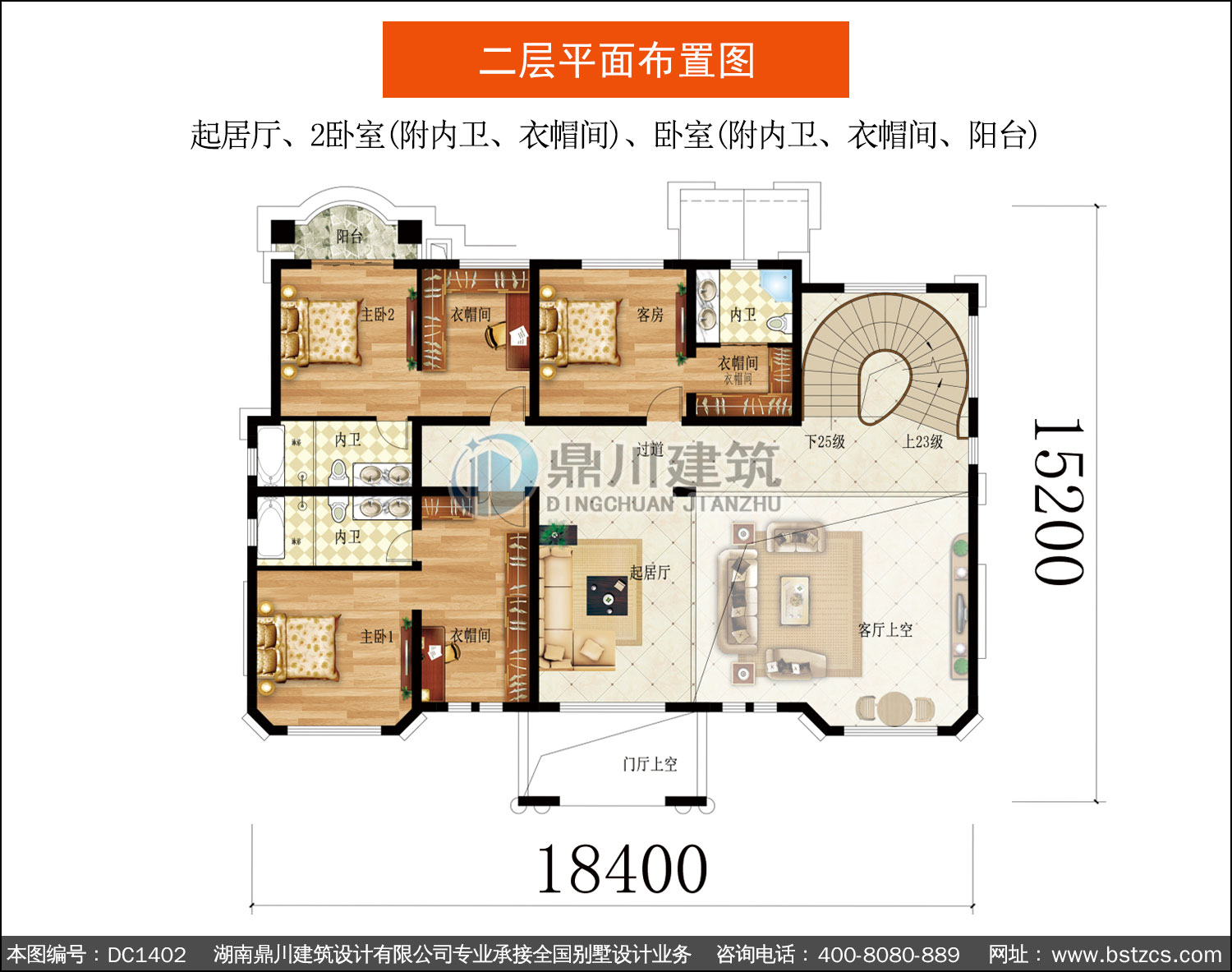

| 二 層： | 起居廳、2臥室(附內衛、衣帽間)、臥室(附內衛、衣帽間、陽臺) | |||

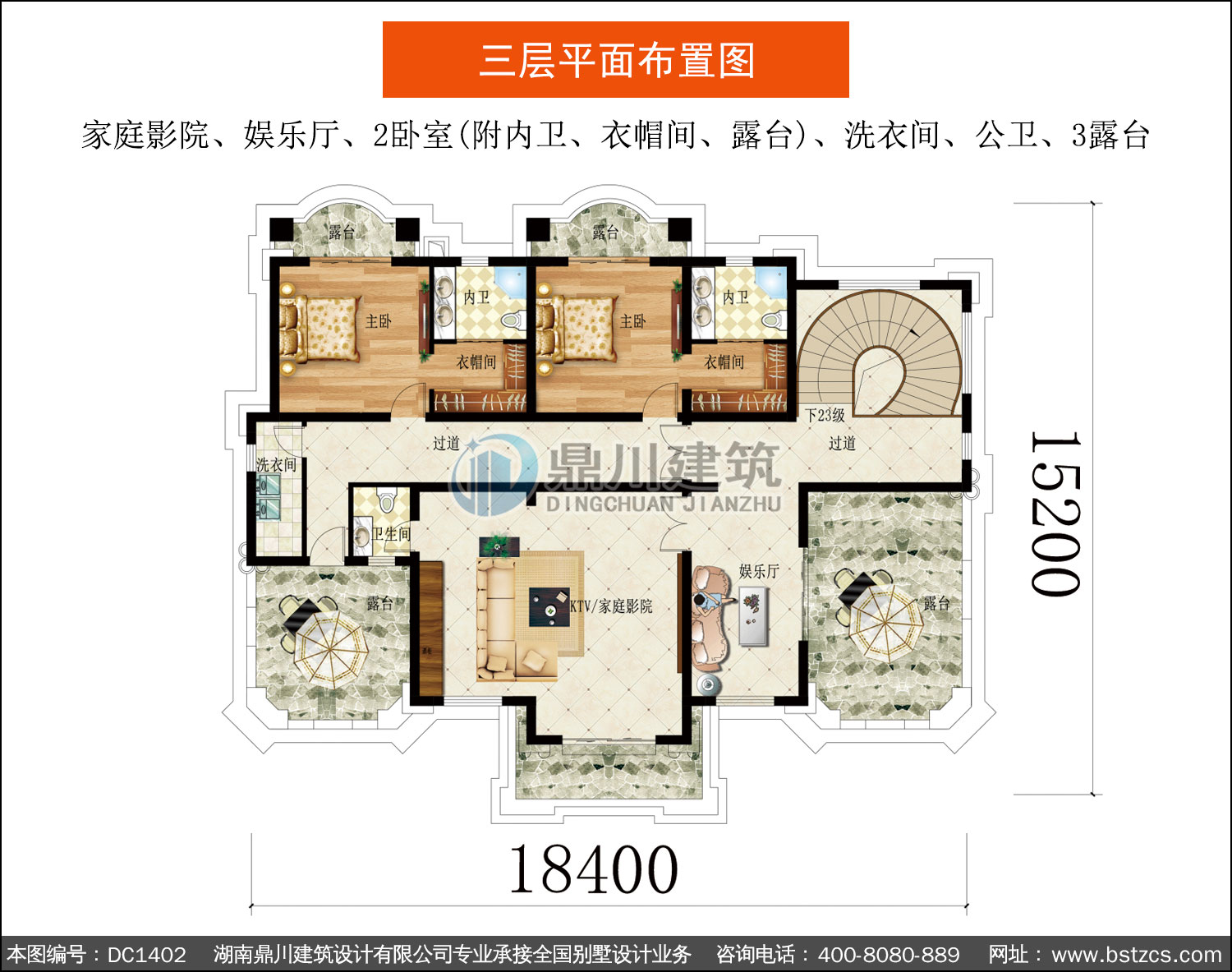

| 三 層： | 家庭影院、娛樂廳、2臥室(附內衛、衣帽間、露臺)、洗衣間、公衛、3露臺 | |||
效果圖：
