詳細介紹
| 圖紙屬性 | |||
| 編號： DC0006 | 層數： 二層 | 結構形式： 磚混結構 | 主體造價： 45-52萬 |
| 開間： 17.3米 | 進深： 13.185米 | 占地面積： 205.44平方米 | 建筑面積： 476.39平方米 |
| 圖紙內容 | ||||
| 建 筑 圖： | 建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、門斗大樣圖、樓梯大樣圖、節點大樣圖、門窗大樣圖、門窗表 | |||
| 結 構 圖： | 結構設計總說明、大樣圖、基礎平面布置圖、基礎大樣圖、一層頂梁結構平面圖、悶頂層梁結構平面圖、頂層梁結構平面圖、一層頂結構平面圖、悶頂層結構平面圖、頂層結構平面圖、樓梯配筋圖、樓梯大樣圖 | |||
| 給排水圖： | 給排水設計總說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖 | |||
| 電 氣 圖： | 電氣設計說明、設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖 | |||
| 設計功能 | ||||

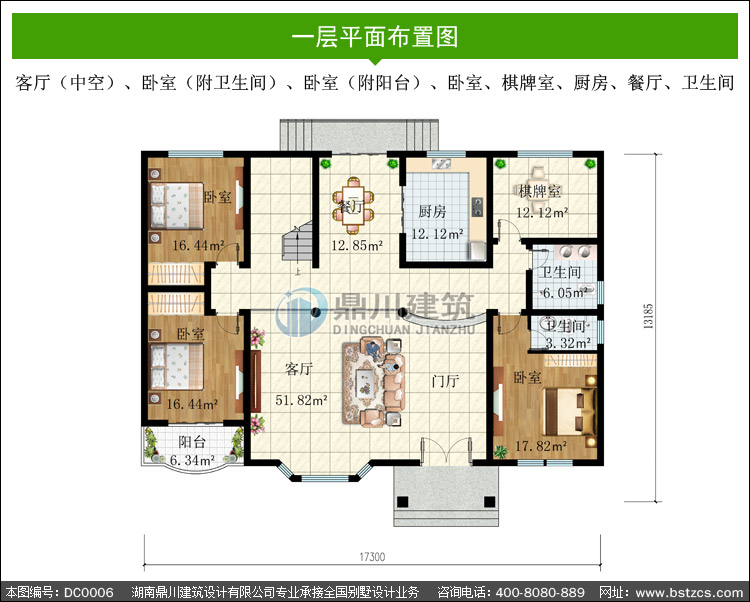

| 一 層： | 客廳（中空）、臥室（附衛生間）、臥室（附陽臺）、臥室、棋牌室、廚房、餐廳、衛生間 | |||

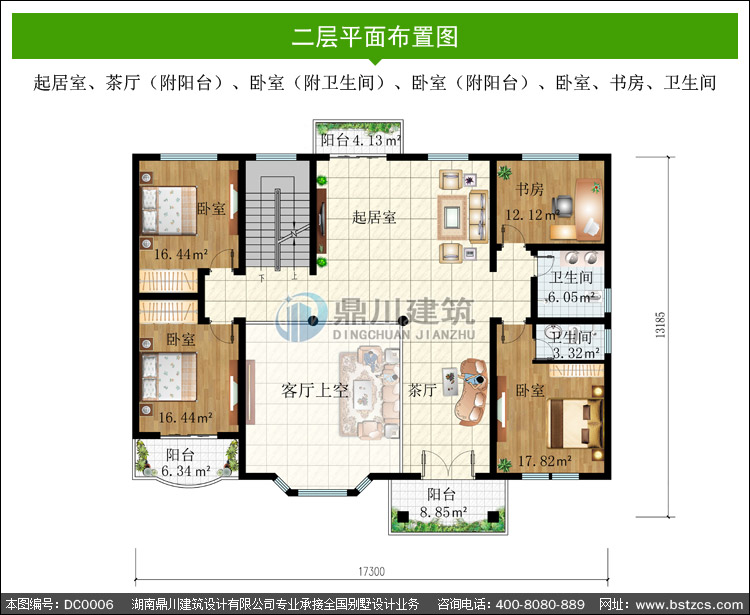

| 二 層： | 起居室、茶廳（附陽臺）、臥室（附衛生間）、臥室（附陽臺）、臥室、書房、衛生間 | |||
本套圖紙有施工圖52張，效果圖2張，包打印（效果圖為彩圖，施工圖為A3大圖），快遞包郵，無電子版
