實用的三層農村房屋設計圖及效果圖_別墅設計圖紙,農村自建房設計圖
購圖前重要說明：
購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們設計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因為只要其中一張圖紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看 別墅設計業務流程，并聯系設計客服咨詢設計收費標準。
詳細介紹
| 圖紙屬性 | |||
| 編號： DC0162 | 層數： 三層 | 結構形式： 磚混結構 | 主體造價： 26-33萬 |
| 開間： 9米 | 進深： 15米 | 占地面積： 135平方米 | 建筑面積： 300平方米 |
| 圖紙內容 | ||||
| 建 筑 圖： | 建筑設計說明、工程做法表、門窗表、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、剖面圖、樓梯詳圖、節點詳圖 | |||
| 結 構 圖： | 結構設計說明、基礎平面圖、基礎詳圖、一層結構平面圖、二層結構平面圖、三層結構平面圖、圈梁布置圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋面板折角處配筋詳圖、樓梯結構圖 | |||
| 給排水圖： | 給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋面給排水平面圖、給排水系統圖 | |||
| 電 氣 圖： | 電氣設計說明、配電系統圖、電位聯結做法、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層弱電平面圖 、二層弱電平面圖、三層弱電平面圖、屋頂防雷平面圖 | |||
| 設計功能 | ||||

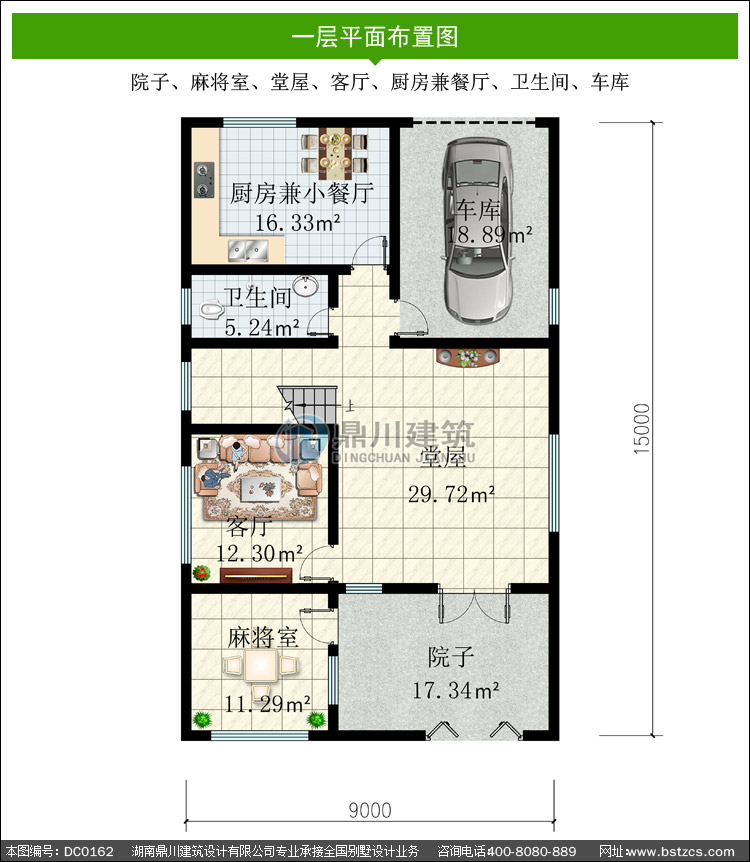

| 一 層： | 院子、麻將室、堂屋、客廳、廚房兼餐廳、衛生間、車庫 | |||

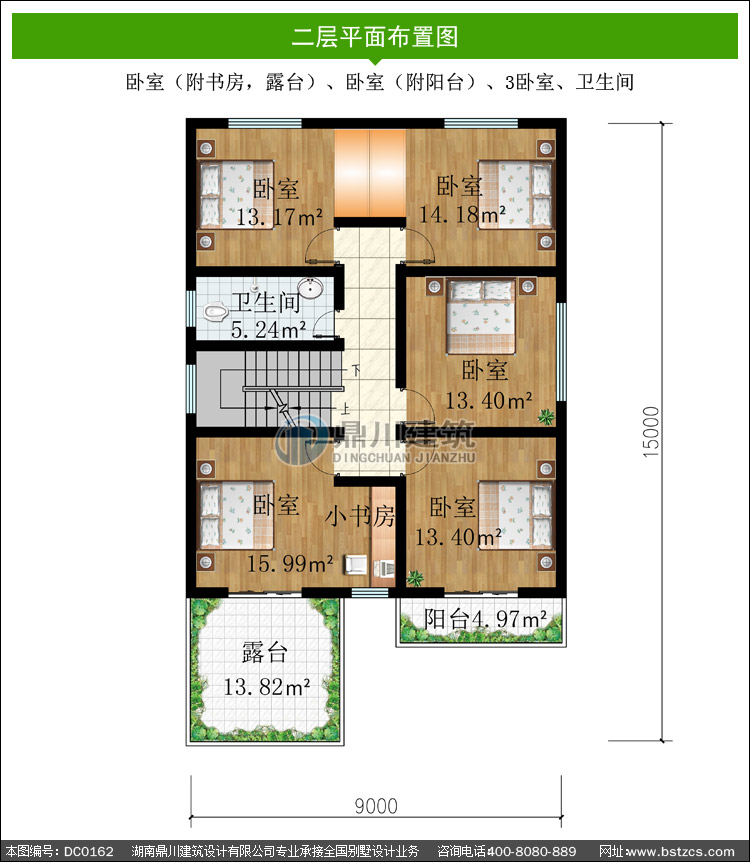

| 二 層： | 臥室（附書房，露臺）、臥室（附陽臺）、3臥室、衛生間 | |||

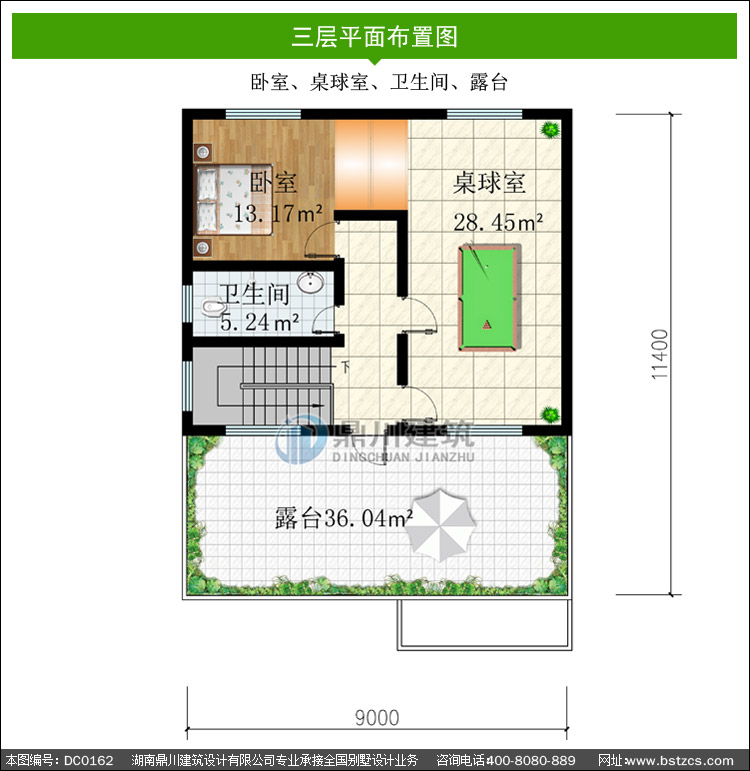

| 三 層： | 臥室、桌球室、衛生間、露臺 | |||
本套圖紙有施工圖38張，效果圖3張，包打印（效果圖為彩圖，施工圖為A3大圖），快遞包郵，無電子版
