三層帶露臺別墅全套施工圖及效果圖_別墅設計圖紙,農村房屋設計圖
- 商品編號： DC0142
- 規 格： 12.5米×15米
- 支付方式： 在線支付 | 匯款轉賬
- 郵 費： 電子文件無需郵費
- 服務保障：
- 一 口 價： ￥300.00
請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等， 感謝您對本站的關注，祝您網上購物愉快！
購圖前重要說明：
購買“圖紙超市”類目下的圖紙可贈送“贈品圖紙”類目下任意三套圖紙，贈品圖紙單獨出售為50元一套，100元三套，本套圖紙僅提供電子文件一份，可用于施工參考或?qū)W習資料，您可以下載后打印出圖，售后服務僅為圖紙答疑，不包任何修改，因?yàn)橹灰渲幸粡垐D紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看 別墅設計業務流程，并聯系設計客服咨詢?cè)O(shè)計收費標準。
21211221詳細介紹
| 圖紙屬性 | |||
| 編號： DC0142 | 層數： 三層 | 結構形式： 框架結構 | 主體造價： 38-45萬 |
| 開間： 12.5米 | 進深： 15米 | 占地面積： 160.8平方米 | 建筑面積： 450平方米 |
| 圖紙內容 | ||||
| 建 筑 圖： | 建筑設計說明、工程做法表、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯詳圖、門窗詳圖、門窗表、節點詳圖 | |||
| 結 構 圖： | 結構設計說明、基礎平面圖、基礎詳圖、柱平面圖、一層梁平面圖、二層梁平面圖、三層梁平面圖、三層頂板梁平面圖、二層結構平面圖、三層結構平面圖、三層頂板結構平面圖、屋頂層結構平面圖、樓梯結構圖、節點配筋圖 | |||
| 給排水圖： | 給排水設計說明及圖例、給排水系統圖、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖 | |||
| 電 氣 圖： | 電氣設計說明及圖例、配電系統圖、一層強電平面圖、二層強電平面圖、三層強電平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖 | |||
| 設計功能 | ||||
| 一 層： | 客廳、臥室（附衛生間）、臥室、棋牌室、廚房、餐廳、儲藏室、衛生間 | |||
| 二 層： | 客廳、臥室（附衛生間，陽臺）、臥室（附陽臺）、臥室、書房、廚房、餐廳、儲藏室、衛生間 | |||
| 三 層： | 會客廳、臥室（附陽臺，露臺）、臥室、涼亭、衛生間 | |||
本套圖紙有施工圖39張，效果圖2張，包打印（效果圖為彩圖，施工圖為A3大圖），快遞包郵，無電子版
效果圖：

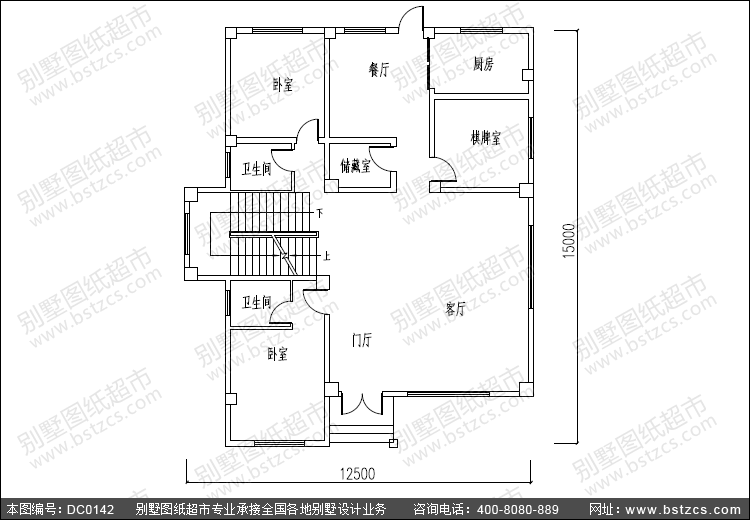

首層戶型：
圖紙預覽：
特別提示
- 本站圖紙如果用于建造房屋，為保證建造安全、圖紙和實際地質情況相吻合，以及各地施工做法及水平的差異，避免因?yàn)橹苯邮褂脠D紙?jiān)斐傻牟牧侠速M(fèi)或者返工，圖紙務必請專業人士驗證后，再進行使用！
- 贈品圖紙一般都只含有建筑施工圖，無結構施工圖和水電施工圖，只能用于施工參考或?qū)W習資料，如果要用于建房請另找設計師將圖紙進一步設計完整；
- 很多網站以光盤的形式出售圖紙，宣稱有6000多套甚至更多，請您務必慎重考慮，那些光盤里面大部分只有效果圖而沒有施工圖，有CAD圖紙的設計內容也是不完整的，只是方案圖而不是施工圖，缺少了節點圖、結構配筋圖、水電圖等等，如果您對建筑行業不了解，等收到光盤并付款后發現里面的圖紙不完整就于事無補了。選擇齊全的施工圖紙才能用于建房。
