新中式三層兄弟雙拼別墅施工圖紙及效果圖_農村自建別墅設計,鼎川建筑

商品編號：　DC1293
規　　格：　24米×14.1米
支付方式：　貨到付款 | 在線支付 | 匯款轉賬
郵　　費：　　　全國范圍內包郵
服務保障：
一口價：￥2980.00

請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等，感謝您對本站的關注，祝您網上購物愉快！

購圖前重要說明：
購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們?cè)O(shè)計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因?yàn)橹灰渲幸粡垐D紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看別墅設計業務流程，并聯系設計客服咨詢?cè)O(shè)計收費標準。

詳細介紹

圖紙屬性
編號： DC1293	層數：三層	結構形式：框架結構	主體造價： 100-150萬
開間： 24米	進深： 14.1米	占地面積： 312平方米	建筑面積： 880平方米

圖紙內容
建筑圖：	包含建筑總說明、平面圖、立面圖、剖面圖、樓梯大樣圖、門窗尺寸、節點大樣等
結 構 圖：	包含基礎平面施工圖、各層梁、柱、樓板配筋及大樣圖等
給排水圖：	包含各層給排水平面圖、給排水系統圖及大樣圖等
電氣圖：	包含配電系統圖、各層照明平面圖、插座平面圖、弱電平面圖、防雷以及接地平面圖等
設計功能

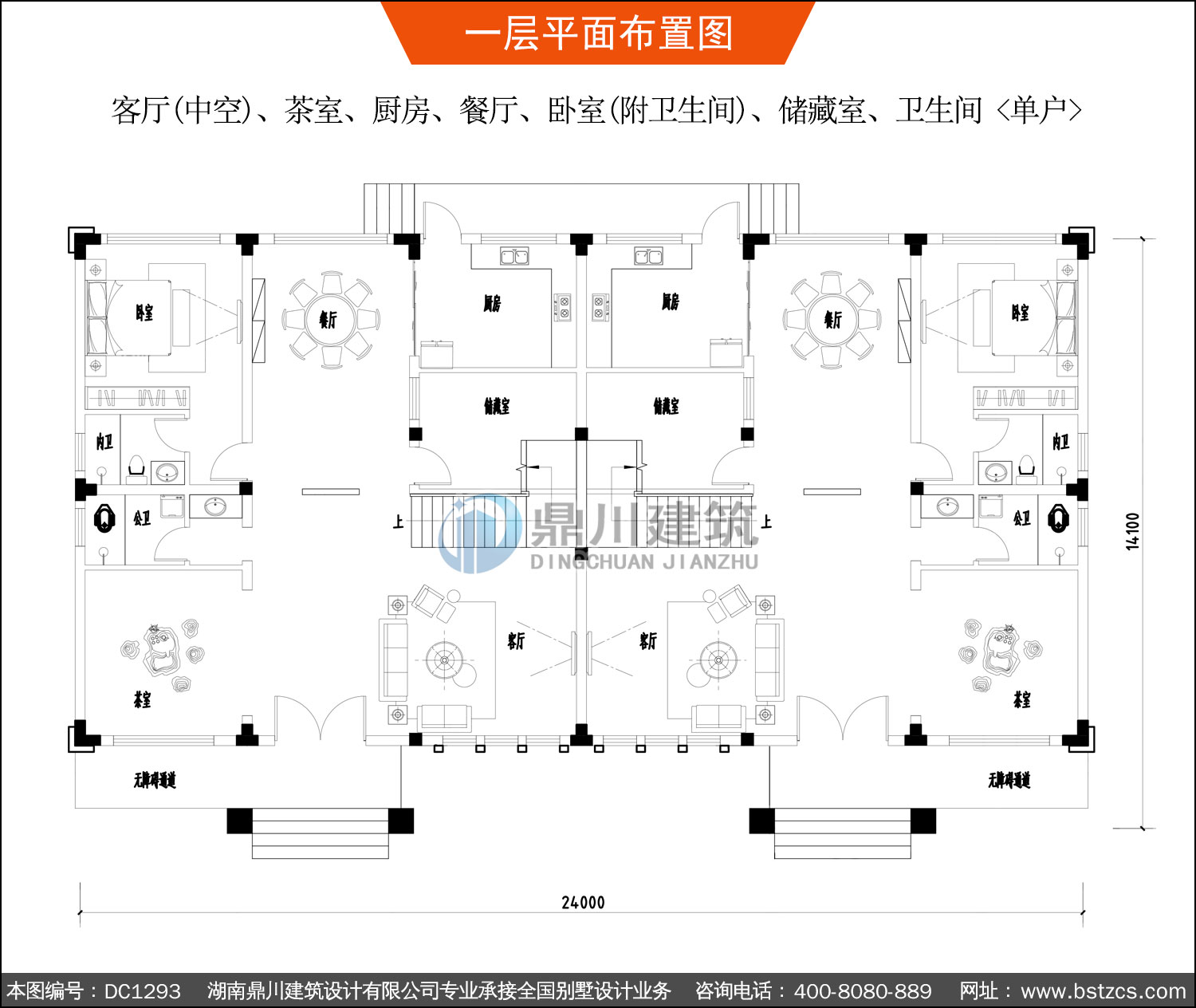

一層：	客廳(中空)、茶室、廚房、餐廳、臥室(附衛生間)、儲藏室、衛生間 <單戶>

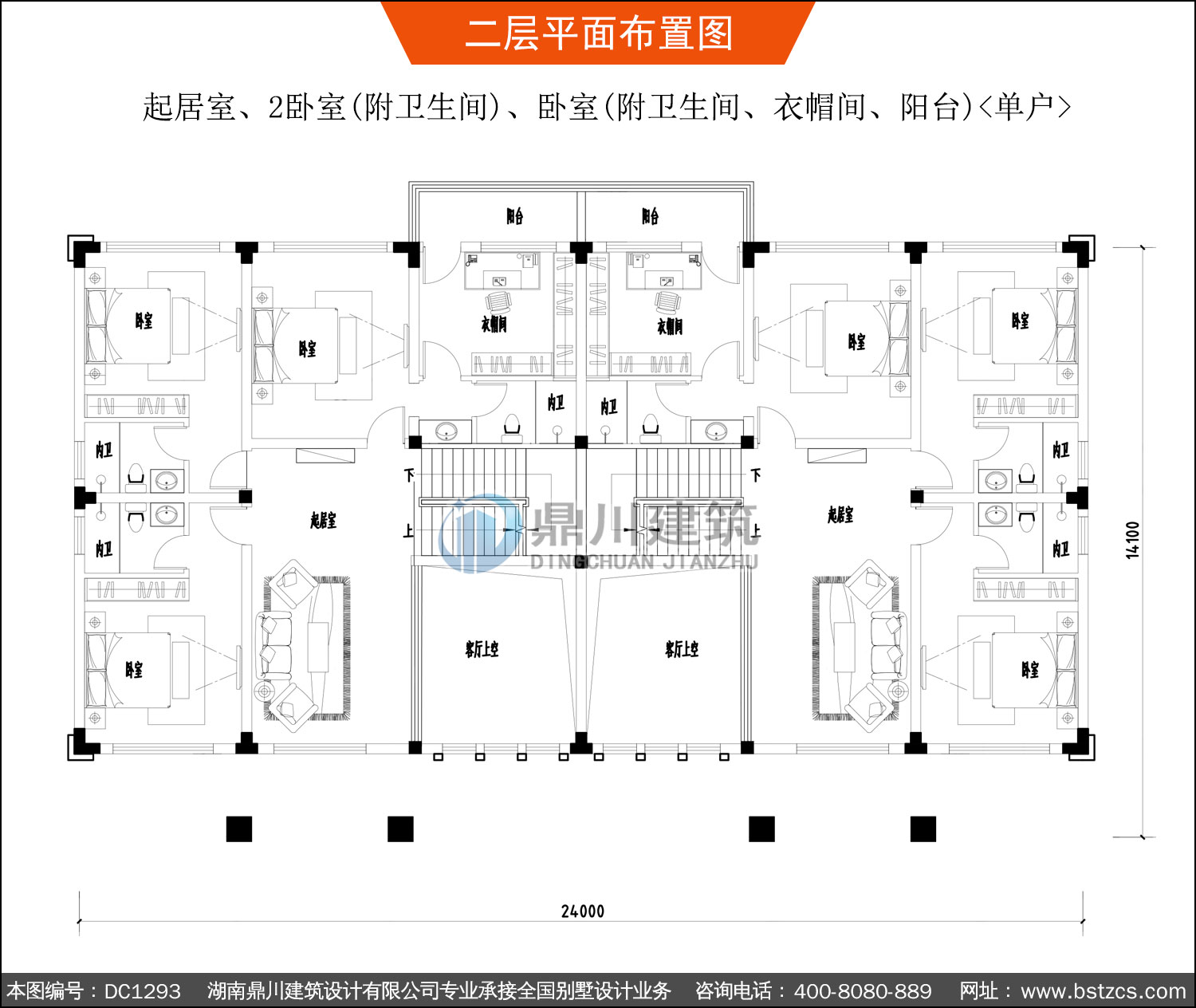

二層：	起居室、2臥室(附衛生間)、臥室(附衛生間、衣帽間、陽臺)<單戶>

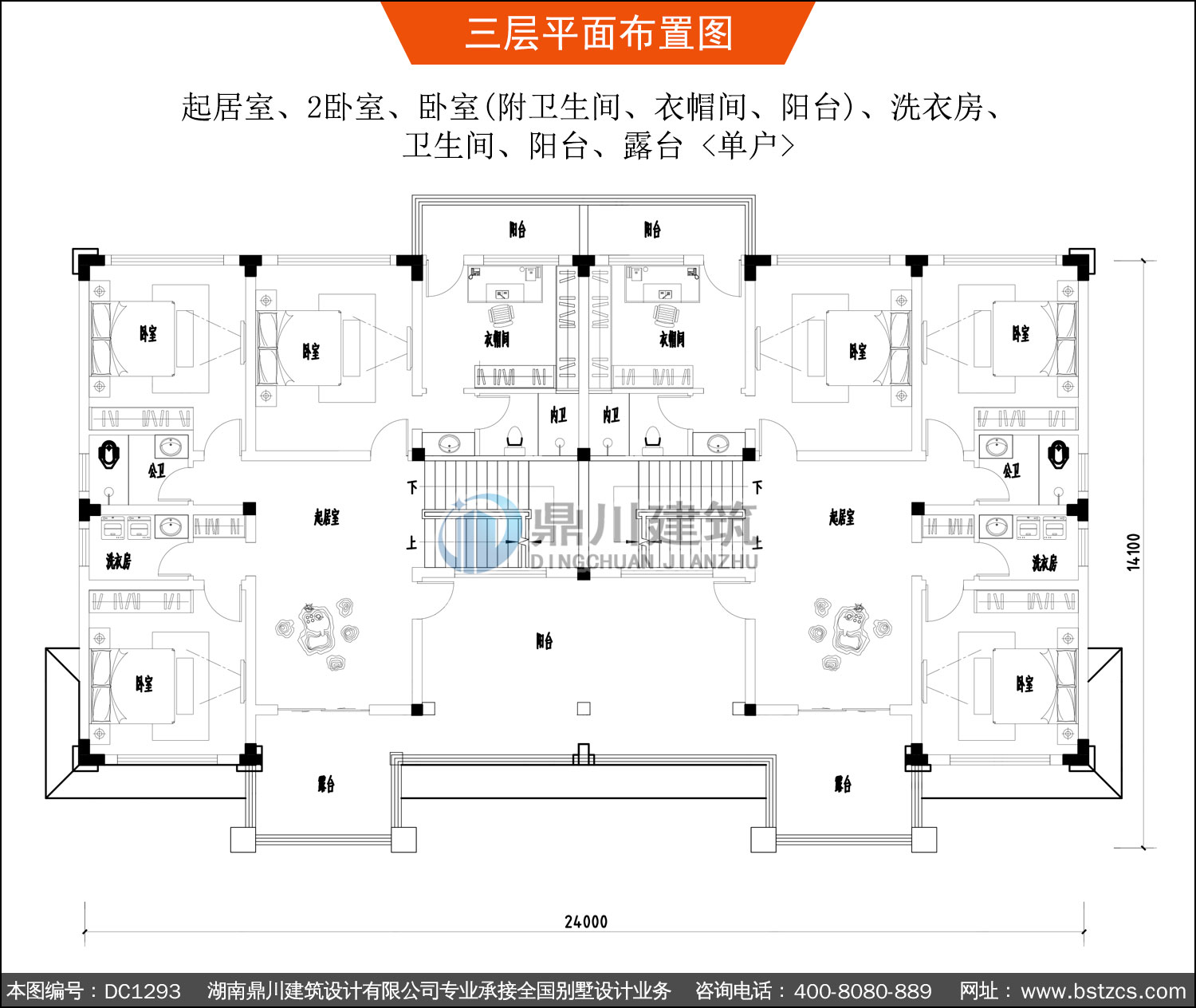

三層：	起居室、2臥室、臥室(附衛生間、衣帽間、陽臺)、洗衣房、衛生間、陽臺、露臺 <單戶>
